水處理設計入門-制圖標準之《建筑給排水制圖標準》

時間：2016-08-23 來源：水世界——中國城鎮水網 作者：哲曉；等

導語

在國家制圖標準體系中，《建筑給水排水制圖標準》是和水處理最為接近的專業標準，但兩者有著明顯的區別。建筑給排水是為建筑配套的專業，主要為室內的給水與排水設備管線設計，而水處理是主導專業，一套水處理設施類似一個工廠，重點不一樣，表達的需求也會有差異。

本文主要就《建筑給水排水制圖標準》中水處理設計的相關部分條文進行說明。

文章內容來自：知乎-風水即環境專欄，作者：國環清華設計院，水咨詢所；哲曉；已獲得作者授權。

水處理設計入門-制圖標準之《建筑給排水制圖標準》

1、基本規定

1）圖線

在圖線的約定中，規定了管線用粗線或中粗線，建筑物用細線等，這樣是為了突出管線的表達。

對于水處理工藝設計而言，建構筑物特別是水池也是非常重要的表達對象，水池的主輪廓線也會參考房屋建筑的畫法，用粗線或中粗線表達。

2）比例

關于比例部分的要求比較寬松，總體而言應以圖面表達清楚，便于專業間溝通交流為原則。

3）標高

在標高部分主要是補充了排水溝、管線、水位等的標注方法，與水處理工藝設計通用。

4）管徑

給排水用到的管道種類較多，管徑的標注部分對不同管道的標注進行了說明，比如鑄鐵管標注公稱直徑DN、焊接鋼管標注外徑D×壁厚、塑料管材標注公稱外徑dn等。

也可全部標注公稱直徑，但應有公稱直徑DN與相應產品規格的對照表。

5）編號

建筑給排水的編號需求與水處理編號需求不一樣，標準中的編號體系建議僅做了解。

2、圖例

標準中的圖例主要是建筑給排水中用到的各種管件、閥門、設備等，其中比較有參考作用的是閥門的圖例。

3、圖樣畫法

圖樣畫法中的總圖部分對室外排水管、檢查井及管道縱斷面圖進行了說明，在水處理的總圖管線設計中是重要的參考。

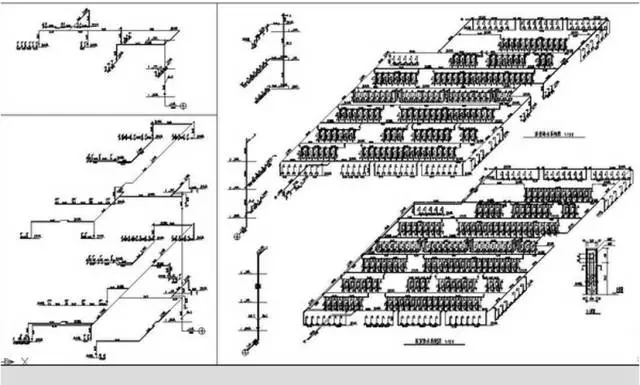

管道系統圖的畫法也可作為水處理工藝管路系統圖的參考。
