細節決定成敗，污水處理工程施工圖設計應該注意的小細節

時間：2016-10-24 來源：微水會 作者：haoook

水世界導語

古語有云：“千里之堤，潰于蟻穴”，足以見小事件的影響力和重要性。同樣在水處理過程中，從工程設計到調試再到運行維護，都需要周全考慮，縝密分析，果斷應對。而一個好的工程之所以成功，并不是一定要有很先進的工藝，只要把許多不起眼的細節考慮到了，就會有意想不到的效果。話說起來雖簡單，人人心里也明白，可實際當中，還是有太多意外發生，所以用百分認真換十分安全重要也必要。

原帖作者：haoook / 整理：馮茹 / 排版：漠瀟 / 統籌：潘鵬

細節決定成敗，污水處理工程施工圖設計應該注意的小細節

LZ的話：

以下是我在工程中中遇到的一些小細節和小教訓,都是實際的經驗之談，希望能給大家帶來一點幫助。我們在設計一個工程（我多數做的是工業污水）時，或許常常以工藝能正常運行，將水處理達標就沾沾自喜，但卻對細節方面卻不盡如人意。俗話說，細節決定成敗，我們要的不僅是工藝上的達標，也要讓操作人員心里上給一個達標。下面是我工作當中的一些總結，和大家交流交流！講的不對的，希望您指正，講的不足的，希望您添磚加瓦。

下面的11條可都是LZ的經驗分享吶，有必要認真閱讀一番。

- 1 - 每個水池要考慮集水坑（泵坑）。也許有人認為這樣設置的話制模會很麻煩，但當水池要檢修時，卻顯得很重要了因為你可能會被池底最后一點水排不干凈而煩死。

- 2 - 每個水池要考慮設鋼爬梯，以便日后檢修，因為有時候梯子也是很難找到的。但有一點要注意，我們常用浮球液位計來控制水泵，在安裝浮球時，要離鋼梯一段距離，以免浮球纏繞在上面。

- 3 - 水池一般不建議長度超過30m，如果超過的話就可能要設沉降縫了，這時在工藝設計時就要先考到沉降縫的位置會不會給工藝設備、管道帶來影響。

- 4 - 在方案初期和施工圖階段，與外部設計節點要清楚，比如說：自來水、車間廢水（幾股）、空氣管、總動力（照明）電線電纜（是否要考慮變壓）、周邊道路、路面修復、脫臭、設備頂棚、排氣管、處理后廢水排放至何處、地表水取水點（給水工程）等接點應與業主或總體設計院交流清楚。一個不留神，就會給日后工程帶來N多扯皮的事情。

- 5 - 水池如果采用地下式，并用潛污泵抽水的話，建議在池旁邊設閥門井，而不應將閥裝在池內，尤其是生活污水等一些易產生硫化氫的氣體的水池，有可能導致嚴重事故！這是有一條人命的教訓的。

- 6 - 閥門井、設備基礎等需要防止與其它構筑物不均勻沉降引起的管道拉裂的情況發生，一般在施工時，最好和池體聯在一起造，或者在做水池時，引幾根鋼筋出來。

- 7 - 做加藥系統時，在設計一些小的工程可能認為加藥量反正不大，自來水就用一條DN15或DN20的引來就行了，但實際過程中，這么小的水管，如果水壓不夠的話，放滿一罐1m3的藥罐要等N久，通常工人是不會等在那兒的，這非常有可能造成溢出來的情況，所以還是用大一點的自來水管道吧~~當然，如果你有電磁閥+液位自控的話，當我沒說過。

- 8 - 在做地下水池厭氧池時，要考慮結構設計時梁的位置，尤其梁很高時，就要注意梁的頂部加裝一個通氣管，用來平衡梁兩邊的氣壓，不然，你會有可能會發現，一邊水位低（被氣頂的），一邊水位高。影響水力流動。

- 9 - 盡量不要把配藥間設計在二樓，因為這樣會被工人罵的，每天背著幾十公斤藥上樓，那可是要不小的體力的；如果一定要設計在二樓，請不要吝嗇一個不太值錢的手動/電動葫蘆。

- 10 - 不要把加氯、加藥等水氣大的設備和電柜放在一起。

- 11 - 工程在海邊時，油漆一定要按規范做好，這錢一定不能省，不然，用了一個月的設施，像用了N年。

看完了LZ以實際經驗總結的心得，水世界社區論壇的諸位在點贊的同時

qiang1010：樓主說的第二條，池體加鋼爬梯。實際上運行一段時間還是存在腐蝕而出現安全隱患。據我的一個同事講，曾出現過事故的。建議還是，在設計時，工程數量表中，添加不銹鋼爬梯。具體長度及個數可根據實際工程確定。調試運行后，可存放在控制間或庫房。2、原則上閥門井等輔助構筑物與主體構筑物共建。但如果主體鋼混、閥門井等是鋼混，需考慮沉降問題，管道安裝工藝上可考慮加柔性接頭。否則，日后進水出現問題，土建與安裝可能扯皮，很麻煩的。另外，不做池壁爬梯。而做單個不銹鋼爬梯。土建施工能省很多麻煩。還有，設計除盡量考慮共壁外，池底施工綁筋深度盡量一致。這樣土建加強配筋量會少。土建施工很簡便。對于工藝要求的池底高度不一致的地方，由土建再澆素混凝土就成，比方說沉淀池處。這點工程量，土建還是能接受的。

xuelangq：注意的一點，能用潛水泵盡量別使用自吸泵，尤其是地勢較低情況下，否則水廠每年都淹泵。

Lchy0298：每個池子都要加設放空管線和穿越管線，另外好氧池曝氣系統最好有個放空裝置，時間長了難免會造成堵塞。

Zpmljzzc：放空是不錯，但是如果池體太深的話放到哪里呢，所以我覺得還是要有泵坑是好的，在有封蓋的池子檢查前一定要通風，或者強制鼓風。

集水坑還是很必要的，但剛爬梯不一定是每個池子都要裝的，特別化工類腐蝕性大的廢水，做個鋼爬梯防腐很麻煩，還會存在隱患。別的都還好。池子里的閥門井最好是靠近池壁，這樣比較容易下潛水泵。

孤獨不哭：

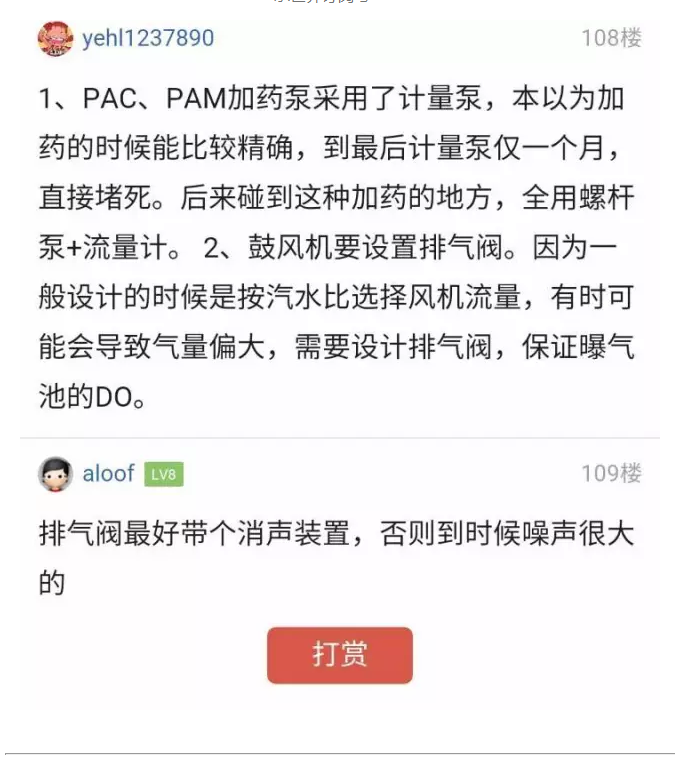

1、PAC、PAM加藥泵采用了計量泵，本以為加藥的時候能比較精確，到最后計量泵僅一個月，直接堵死。后來碰到這種加藥的地方，全用螺桿泵+流量計。

2、鼓風機要設置排氣閥。因為一般設計的時候是按汽水比選擇風機流量，有時可能會導致氣量偏大，需要設計排氣閥，保證曝氣池的DO。

hubeijk：PAC/PAM加藥如果不是需要特別精確，沒必要用計量泵，一是價格高，二是容易出故障，維修費用也高。我們這用個管道泵+流量計也能行，價格便宜，維修方便。

fmsamm：

1、做加藥系統時，在設計一些小的工程可能認為加藥量反正不大，自來水就用一條DN15或DN20的引來就行了，但實際過程中，這么小的水管，如果水壓不夠的話，放滿一罐1m3的藥罐要等N久，通常工人是不會等在那兒的，這非常有可能造成溢出來的情況，所以還是用大一點的自來水管道吧~~當然，如果有電磁閥+液位自控的話，可忽略此話。加藥還是配藥？加藥的話我們的做法是配備加藥泵，設回流，通常加藥泵功率都不大。

2、PAC、PAM加藥泵采用了計量泵，本以為加藥的時候能比較精確，到最后計量泵僅一個月，直接堵死。后來碰到這種加藥的地方，全用螺桿泵+流量計。 PAC配上過濾閥應該問題不大吧！

3、鼓風機要設置排氣閥。因為一般設計的時候是按汽水比選擇風機流量，有時可能會導致氣量偏大，需要設計排氣閥，保證曝氣池的DO。風機設放空閥，規范上有要求；但靠這個調整曝氣量的還真不多，噪音大，當年用軟管引至水下。加變頻，就是貴。

qiaozhu：

1、水泵的管道不要經過帶電設備的上方。

2、溶藥池使用螺桿泵的一定加一個液位控制開關，防止抽干，螺桿泵干磨2min就差不多費了。

3、溶解有雜質的藥劑，一定要增加防堵措施，如過濾網、溶藥的可以放隔板里（像飄逸杯一樣），做成兩個管道隨時切換，保證疏通管道時不斷藥。

4、集水池的池壁最好和前一個構筑物一樣高，這樣集水池滿了不會溢出來，會和前面的構筑物一起抬高液位。

5、重力流管道45度彎頭能拐過去的就別用90度的。

Vizier：藥箱的放置時要注意酸藥箱和堿藥箱/PAC藥箱和PAM藥箱不能放在一起。因為配藥的時候可能會出現溢水的情況，放在一起的話可以導致一箱都被報廢掉。

rzrj2008：

1、如果石灰系統只有一個攪拌箱，千萬不要把放空管和出藥管連接在一起，否則就等著受罪吧，還有石灰的出藥管設在罐子的底部中心位置（對于罐體是錐形的罐子）；放空管要放在底部中心，因為石灰不可能沒有渣滓，但要注意放空管的管徑。

2、北方的項目，過水的管道和凝固點低的液體管道一定要做保溫措施，可以的話要加伴熱帶，外面再做保溫。

五月人不忙：針對第7條，樓主的意思應該是配藥用的自來水管，而且樓主說的應該是濕法加藥，這個管子太細的話，放水是個大問題，雖然都設有溢流管，但會造成不必要的浪費。

xm126126：對于中小型污水站而言，

1、加藥泵、加藥桶在抬高的混凝土上（20cm），加藥區域最好在雨棚下，在地勢較低處設置一個洞口，在沖洗加藥區域，或者忘記關自來水的時候，溶液都可以流到調節池去。

2、安裝后及時打掃場地，并對泵儀器等進行塑料膜“包裝”，防止風吹雨淋，設置“警示牌”，等調試開始后再摘除。

3、加藥泵進料口要留有檢修的余地，不推薦用PVC，能用鋼絲軟管的最好，球閥用銅球閥。

4、自來水加藥可以設置一個10噸的自來水備用桶，以防止廠內停水，用液位控制。

5、沉淀池排泥口管子接入進氣口，以防止沉淀池堵塞排不了泥，適當情況下可以在沉淀池底部鋪設曝氣管路，應急。

6、污泥較多的污水站不推薦用斜板，用導流筒比較好，至管子建議彎頭少一點。

7、每半年對一體化設施，調節池，各加藥桶進行清洗，清理，維護保養。

8、配電箱控制房要單獨一個房間，不能再調節池加藥區域附近。隔一座墻的話也是很好的效果的。

欲知更多可進入帖子查看，還可留言分享你的經驗~~~
