4.1  型式及代號

“設備”型式按氣壓水罐的結構型式、補氣方式及水泵抽水方式劃分。

型式代號由三部分組成。

各部分均以一個漢語拼音字母表示，見表1。

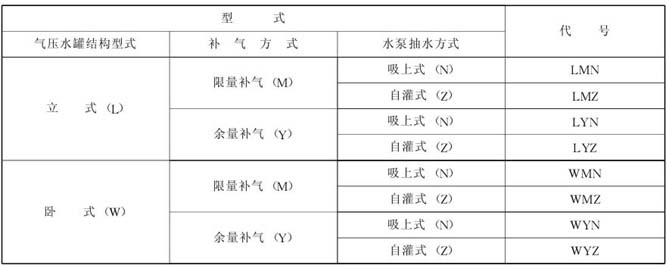

表1

4.2  規格、標記

4.2.1  規格

以氣壓水罐的基本參數劃分。

4.2.1.1  基本參數

a.氣壓水罐的公稱直徑 （系指罐體內徑）按表2的規定。

表2                                                       mm

b.氣壓水罐的設計壓力P 等級按表3的規定。

表3                                                     MPa

4.2.1.2  結構尺寸

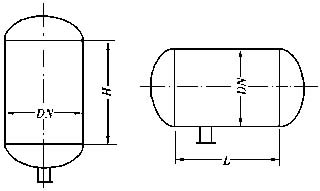

氣壓水罐的結構尺寸按圖1和表4的規定。

圖1

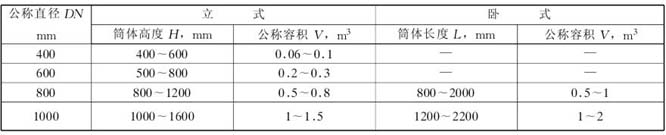

表4

續表4

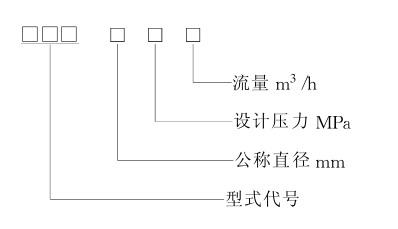

4.2.2  標記

標記示例

公稱直徑1600mm，設計壓力0.6MPa，流量50m³/h，立式余量補氣吸上式氣壓給水設備：

LYN 1600—0.6—50
