低溫多效板式蒸發濃縮結晶技術介紹

時間：2009-02-12 來源： 作者：

一、低溫多效板式蒸發濃縮結晶技術原理

低溫多效板式蒸發濃縮結晶系統，是由相互串聯的多個蒸發器組成，低溫（90℃左右）加熱蒸汽被引入第一效，加熱其中的料液，使料液產生比蒸汽溫度低的幾乎等量蒸發。產生的蒸汽被引入第二效作為加熱蒸汽，使第二效的料液以比第一效更低的溫度蒸發。這個過程一直重復到最后一效。第一效凝水返回熱源處，其它各效凝水匯集后作為淡化水輸出，一份的蒸汽投入，可以蒸發出多倍的水出來。同時，料液經過由第一效到最末效的依次濃縮，在最末效達到過飽和而結晶析出。由此實現料液的固液分離。

低溫多效板式蒸發濃縮結晶系統不僅可以應用于化工生產的濃縮過程和結晶過程，還可以應用于工業含鹽廢水的蒸發濃縮結晶處理過程中。

在工業含鹽廢水的處理過程中，工業含鹽廢水進入低溫多效板式濃縮結晶裝置，經過5-8效蒸發冷凝的濃縮結晶過程，分離為淡化水（淡化水可能含有微量低沸點有機物）和濃縮晶漿廢液；無機鹽和部分有機物可結晶分離出來，焚燒處理為無機鹽廢渣；不能結晶的有機物濃縮廢液可采用滾筒蒸發器，形成固態廢渣，焚燒處理；淡化水可返回生產系統替代軟化水加以利用。其主要技術參數如下：

①淡化水含鹽量（TDS）<10ppm（可能含有微量隨蒸汽出來的低沸點有機物）

②噸淡化水蒸汽耗量=（1/效數）/90% ｔ/t

③噸淡化水電力消耗2－4 kw•h/t（依效數和裝置大小而異）

二、裝置結構方案：

⑴低溫多效板式蒸發器＋管式蒸發結晶器

⑵冷凝器:管式冷凝器

⑶除沫型式：每效采用“轉角式擋板+旋風復擋+絲網”三級復合除沫系統，確保二次蒸汽（淡化水）清潔。

⑷真空泵為自冷式水環泵。

⑸系統控制：

裝置的溫度、壓力、液位、流量為系統自動控制調節。

三、低溫多效板式濃縮結晶裝置技術特點：

工藝特點

①該裝置采用混程給水，使相同造水噸位裝置的噸水電耗較國外工藝減少40%--50%。

②由于混程給水，廢水從高溫效依次進入低溫效，濃度逐漸升高，溫度逐漸降低。避免了國外工藝中，由低溫效向高溫效循環給水引起的在高溫效給水濃度升高，有效減輕了高溫效的結垢和腐蝕情況。

③水量在蒸發器上分布均勻，避免了現有裝置噴頭式給水不均勻易堵塞的缺點。

④真空系統采用差壓抽氣裝置，各效間準確形成設計壓差，使得裝置運行穩定可靠。

結構特點：

①采用抽屜式結構，制造裝配、檢修維護方便；板式蒸發器，可拆卸清洗。

②采用板式蒸發器，可實現廢水高倍濃縮，無機鹽可結晶分離。

③ 采用板式蒸發器，模塊化設計，便于大規模批量生產。造價低。

④ 裝置結構簡單，制造工藝性好。裝機功率低，自動化控制，操作簡單

⑤ 裝置配套機電設備全部國產化。

⑥ 噸水裝置制造成本較國外公司降低30～40%。

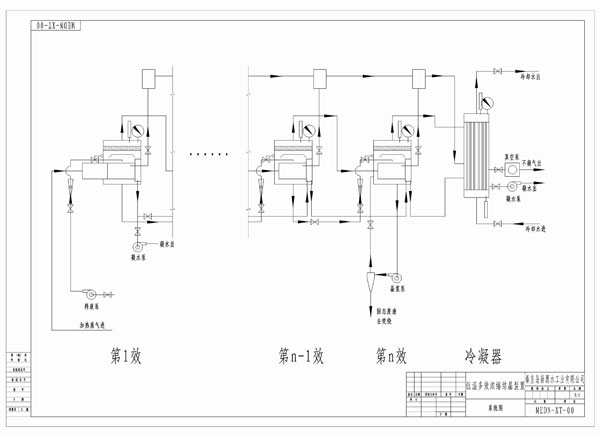

圖紙：
